오렌지파이5B GPIO로 전원 끄기

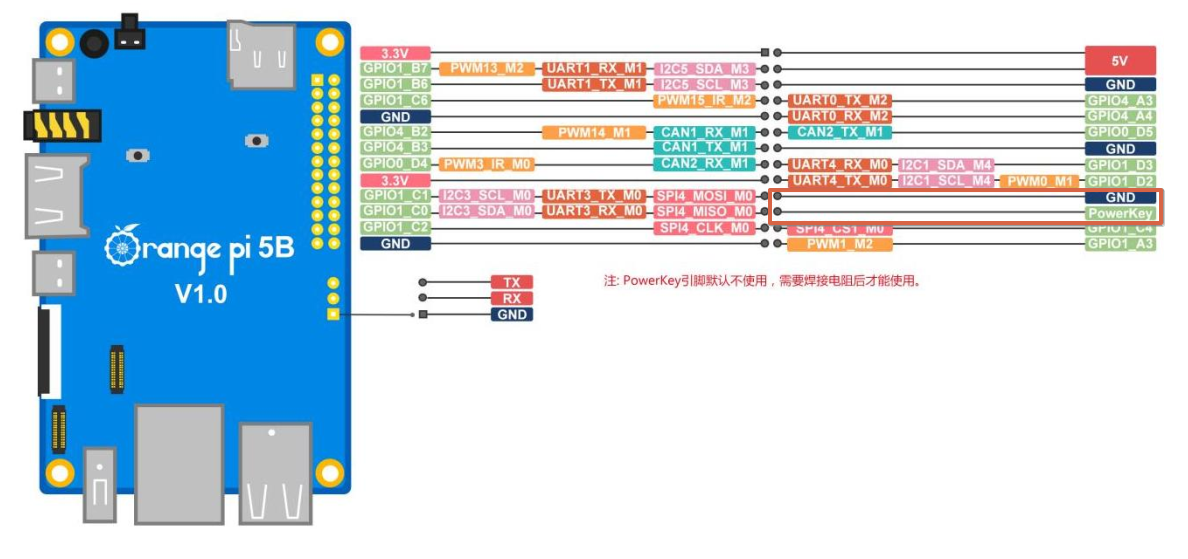

아래 그림과 같이 PowerKey 핀을 이용하여 오렌지파이5B를 종료 할 수 있습니다.

해당 핀은 아래 그림의 토글 스위치와 연결되어 있어 스위치를 누르면 OS의 종료 화면이 나오고 5초 이상 누르고 있으면 오렌지파이 보드의 OS를 종료 합니다.



해당 핀을 이용하여 케이스를 씌운 제품에 버튼을 두고, 오렌지 파이 보드의 OS를 종료하기 위한 작업을 진행하고 있습니다.





문제 및 해결

그런데 자료에 나와 있는 것과 같이 PowerKey를 이용하여 OS 종료를 시도 해 보았지만, 아무런 반응이 없었습니다. 제조사에서 제공한 회로도를 아무리 봐도 해당 핀을 사용하는게 맞는거 같은데 동작 하지 않았습니다.



제조사에서 아트웍 자료를 제공하지 않은 관계로, 테스터기로 이것 저것 찍어 보니 아래 사진과 같이 Power Key와 연결되어 있는 R90664 저항이 미삽되어 있었다.



R90664 위치에 저항을 달아 연결 되고 나서는 원하는 동작이 제대로 수행이 되네요.

회로도에 미삽이라는 표현 하나만 있었어도 이렇게 고생하지 않을거 같은데, 아쉽네요. 혹 저와 같은 고생을 하시는 분들이 있을 까봐 해당 내용을 공유 합니다.
